Как подключать камеры к коммутатору PoE и другое сетевое устройство на расстоянии до 800 метров без оптики

С каждым годом сетевые системы становятся всё сложнее, особенно в сфере видеонаблюдения. Такая тенденция требует грамотной организации и применения современных решений для стабильной и надёжной передачи сигнала и питания. Одним из эффективных решений считается PoE-коммутатор — сетевое оборудование, которое обеспечивает не только передачу данных, но и питание устройств по одному кабелю.

В профессиональной установке особенно актуально использование PoE: меньше кабелей, проще разводка, выше надёжность. Коммутаторы с поддержкой PoE (Power over Ethernet) позволяют подключать IP-камеры без дополнительных источников питания, упрощая монтаж и снижая затраты.

На практике рассмотрим модель AT-NS-8P2-96 (3F), оснащённую 4 PoE-портами RJ45 и 2 Uplink-портами. Все порты работают на скорости 100 Мбит/с — этого достаточно для большинства задач видеонаблюдения. При подключении по витой паре максимальная длина линии составляет 100 метров без потери скорости и питания.

В проектах с большим количеством IP-устройств особенно полезен ip-регистратор с POE, позволяющий напрямую подключать камеры без промежуточных коммутаторов и блоков питания, что существенно ускоряет монтаж и снижает количество оборудования на объекте.

Стандартное подключение: до 100 метров

Большинство PoE-коммутаторов обеспечивают передачу данных и питания на расстояние до 100 метров. Например, модель AT-NS-8P2-96 (F) оснащена 8 PoE-портами 10/100Base-TX и 2 Uplink-портами. При использовании качественного кабеля UTP с медными жилами можно обеспечить стабильную работу IP-камер на этом расстоянии.

Режим Extend: до 250 метров

Если необходимо подключить IP-камеру на расстоянии до 250 метров, можно использовать режим Extend, доступный в некоторых коммутаторах. В этом режиме скорость передачи данных снижается до 10 Мбит/с, что достаточно для большинства камер с разрешением до 8 Мп. Uplink-порты остаются с максимальной скоростью 100 Мбит/с и расстоянием передачи данных до 100метров.

Использование PoE-удлинителей: до 400 метров

Для увеличения расстояния до 400 метров можно применять PoE-удлинители (экстендеры). Каждый удлинитель добавляет примерно 100 метров к длине линии. Однако следует учитывать потери мощности на каждом устройстве, которые могут составлять 2–4 Вт. При использовании стандартов PoE AF (15.4 Вт) на конечном участке может остаться менее 6 Вт, что может быть недостаточно для некоторых камер.

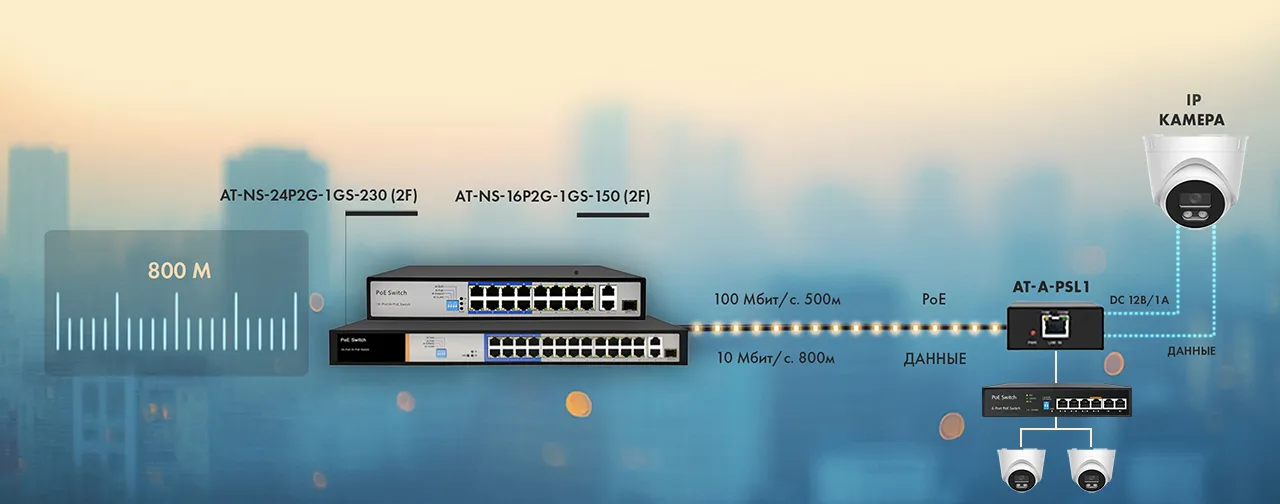

Подключение на расстояние до 800 метров без оптики

Для подключения IP-камер на расстоянии до 800 метров без использования оптического кабеля рекомендуется использовать PoE-коммутаторы ATIX с поддержкой дальнобойного режима и сплиттеры AT-A-PSL1.

Преимущества:

• Передача данных и питания по одному кабелю UTP
• Поддержка расстояний до 800 метров
• Совместимость с любыми IP-камерами, включая те, которые не поддерживают PoE

Рекомендуемые модели:

• AT-NS-16P2G-1GS-150 (2F): 16 PoE-портов, 2 Uplink-порта, поддержка дальнобойного режима
• AT-NS-24P2G-1GS-230 (2F): 24 PoE-порта, 2 Uplink-порта, поддержка дальнобойного режима

Сплиттер AT-A-PSL1:

• Разделяет питание и данные, обеспечивая питание 12В для устройств без поддержки PoE
• Поддерживает два режима работы: 100 Мбит/с (до 500 м) и 10 Мбит/с (свыше 500 м)

Питание и сигнальные данные от коммутатора поступают на сплиттер, где автоматически разделяются на два независимых канала: один для передачи данных, второй — для стабильного питания 12В/1А. К такому устройству легко подключаются различные потребители — от IP-камер и ноутбуков до дополнительных PoE-коммутаторов.

Как подключить IP-камеру к коммутатору на расстоянии до 400 метров

Рассмотрим типовой объект, где планируется установка 5–8 IP-камер видеонаблюдения. Условия на площадке могут быть различными, поэтому подход к выбору оборудования должен учитывать расстояния и требования по стабильности сигнала.

Разделим ситуацию по зонам размещения камер:

• До 100 метров. Камеры, установленные в радиусе до 100 метров от коммутатора, могут подключаться к любому стандартному PoE-коммутатору.
  • Рекомендация: использовать качественный UTP-кабель с медными жилами, так как обмеднённый провод снижает надёжность соединения, особенно на пограничных расстояниях.
• Около 180 метров. Такое расстояние уже превышает стандартный лимит PoE (100 м), но может быть реализовано через PoE-коммутатор с функцией расширенного режима (Extend), позволяющего подать питание и данные до 250 м.
  • Решение: выбрать PoE-коммутатор с поддержкой удлинённого режима передачи.
• От 400 до 550 метров и более. На такой дистанции обычные PoE-удлинители уже неэффективны. Большинство бюджетных моделей не имеют влагозащиты IP67, а максимальное расширение ограничено 400 метрами.
  • Проблема: использование нескольких удлинителей повышает риск потери питания и связи, особенно при уличной установке.

Альтернативные варианты подключения удалённых камер:

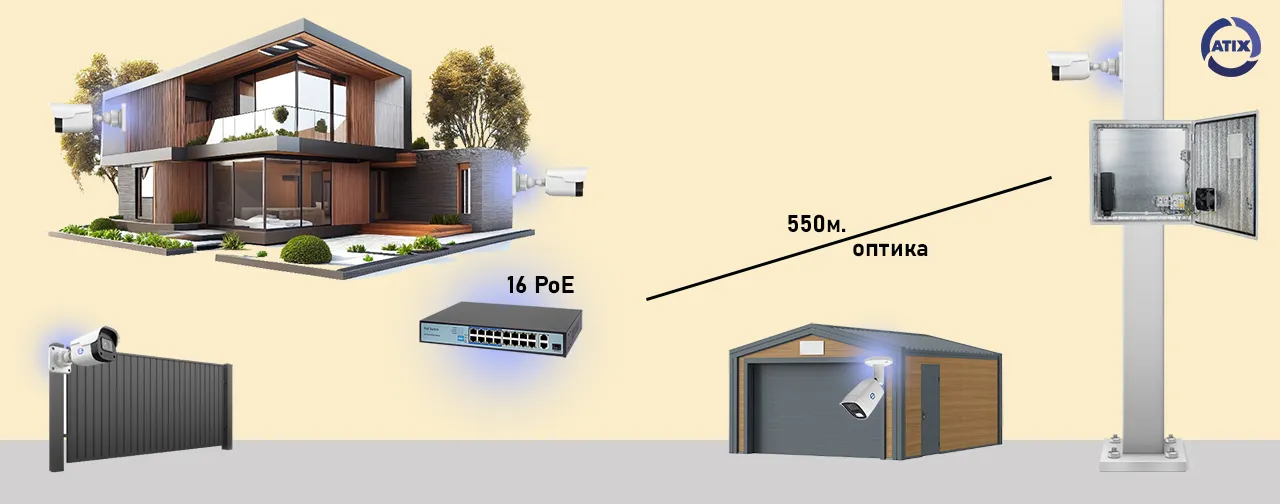

• Оптоволокно. Теоретически, можно проложить оптический кабель, но:
  • Понадобится оптический шкаф
  • Необходима сварка волокна (услуги специалиста)
  • Требуется питание AC 220В в точке установки камеры
  • Нужно дополнительное оборудование (медиаконвертер, уличный шкаф)

Всё это существенно увеличивает смету на установку одной камеры

• Оптимальное решение — PoE-коммутаторы ATIX. Новая линейка PoE-коммутаторов ATIX рассчитана на дистанции до 800 метров по обычной витой паре. Это исключает потребность в дорогостоящем оптическом оборудовании.
  • Вывод: ATIX с поддержкой дальнобойных PoE-портов — рациональный выбор для объектов с удалёнными точками наблюдения.

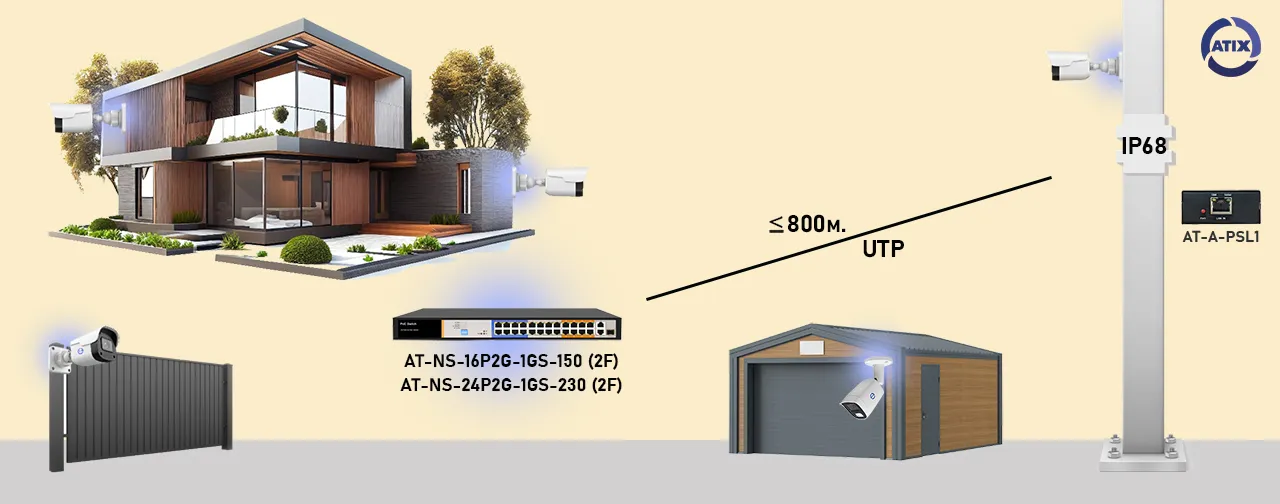

Подключение камеры на расстоянии от 400 метров по витой паре (UTP)

Применение PoE-коммутатора, способного передавать данные и питание на расстояние до 800 метров по витой паре, позволяет отказаться от использования оптоволокна и сопутствующего оборудования. Такие модели обеспечивают стабильную работу на значительных расстояниях:

• до 500 метров — скорость соединения достигает 100 Мбит/с
• свыше 500 метров — передача данных возможна на скорости 10 Мбит/с, чего вполне достаточно для работы IP-видеокамер

Для подключения используются специальные порты, отмеченные оранжевым цветом (в количестве 8 шт.). Основное преимущество данной технологии — универсальность. К системе можно подключать любые IP-камеры, независимо от бренда и наличия встроенного PoE. Это возможно благодаря сплиттеру, который разделяет поток на питание 12В и сигнальные данные.

• При установке сплиттера AT-A-PSL1 вне помещения необходимо использовать герметичную монтажную коробку с классом защиты не ниже IP68.

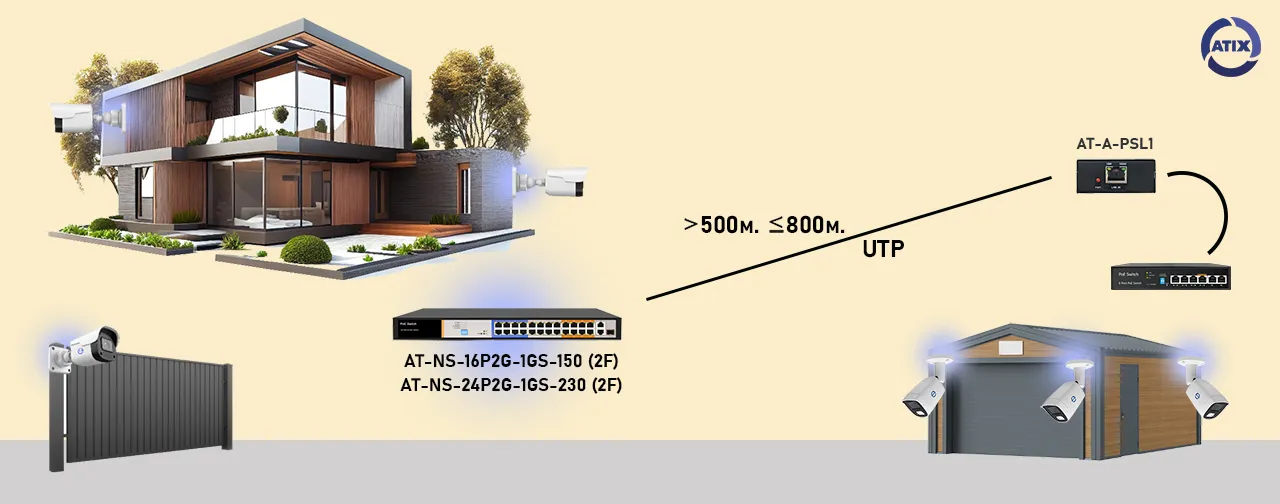

Объект с камерами на 500 и более метров с подключением по UTP

Пример практического применения: на удалении до 500 метров находится гараж с доступом к питанию AC220 Вольт, где планируется установка 3–5 IP-камер.

Благодаря поддержке скорости до 100 Мбит/с на этом расстоянии, сплиттер позволяет организовать стабильное соединение. Внутри гаража размещается PoE-коммутатор, к которому подключаются до пяти видеокамер. Дополнительно возможно подключение других сетевых устройств, таких как охранная система или ноутбук.

Если расстояние до объекта превышает 500 метров, сплиттер AT-A-PSL1 переводится в режим с пропускной способностью 10 Мбит/с. Этой скорости достаточно для корректной работы нескольких (например, трёх) видеокамер с разрешением 2 Мп.

Вывод

Использование PoE-коммутаторов ATIX и сплиттеров AT-A-PSL1 позволяет эффективно подключать IP-камеры на расстоянии до 800 метров без применения оптического кабеля. Это решение снижает затраты на установку и упрощает монтаж, особенно в случаях, когда прокладка оптики затруднена или экономически нецелесообразна.

Рекомендуемые модели:

• PoE-коммутаторы:
  • AT-NS-8P2-96 (F)
  • AT-NS-16P2G-1GS-150 (2F)
  • AT-NS-24P2G-1GS-230 (2F)
• Сплиттер:
  • AT-A-PSL1

Эти устройства обеспечивают надежную и стабильную работу системы видеонаблюдения на больших расстояниях, соответствуя требованиям профессиональных монтажников.
